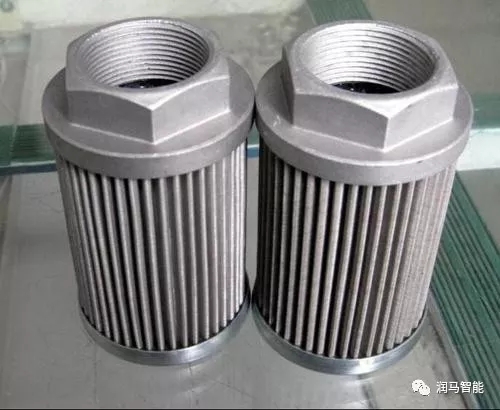

该过滤器为吸油过滤器,安装在油箱侧面泵进口处,用来过滤、清洁液压油。在拆卸和更换过滤器滤芯时,应遵循下述说明。有的滤油器放在油箱内,清洗时,直接把滤油器拆出来即可清洗。

1.使用及保养

据实验与研究结果证明,液压设备的故障80%以上都是污染油液所引起的,考虑到油液的清洁度要求,本机器安装了旁路滤油器,外形如图9-12所示,适宜清洁度要求较高的机器安装避免油液污染,减少机械磨损及故障。

机器运行时间越长,油液污染越严重。滤油器是通过其内部的滤芯起到滤油作用,在机器运行一定时间后必须更换,以利于滤油器能正常地工作。

滤油器下端设有压力表如图9-13所示,滤油器的额定容许压力为0.5Mpa,在机器运行中,当

表的指针小于0.5MPa时,表示过滤情况正常,当

表的指针大于0.5Mpa时,表示滤芯堵塞,此时用户应更换滤芯,以免影响滤油器的正常工作,最终影响机器的正常运行。

当更换滤芯时,机器应停止工作,将滤油器顶盖上的手柄拧掉后上提,然后拔出滤芯,换上新的滤芯,

按原样安装拧紧后,即可开机工作。

2.拆卸

先拆去机身侧面的封板,拧松过滤器中间的内六角螺钉,使滤油器与油箱中的油隔开,然后拧下端盖的内六角螺钉,拿出过滤器,最后再拆开使滤芯和中间磁棒分离。

3.清洗

用轻油、汽油或洗涤油等彻底除去滤芯阻塞绕丝上的所有脏物,和中间磁棒上的所有金属物。

将压缩空气从内部插入,并将脏物吹离绕丝。

4.安装

把滤芯放入过滤器内,先拧紧端盖内六角螺钉,再拧紧中间内六角螺钉。

5.注意

①油过滤器卸下时,切勿起动液压泵马达。

②当采用压缩空气吹气时,不能使吹气泵固定得过紧。

③如果绕丝有损坏,一定要更换过滤器。

④在拆除和安装时,必须小心以免损坏绕丝。

⑤安装过滤器滤芯后,在起动马达前,必须检查中间内六角螺钉有无拧紧。

⑥在安装过滤器后起动泵马达,油泵空载工作十分钟,待油泵正常后,才可负载工作。

6.换油

换油可使用油桶手摇泵或虹吸装置,从注油口抽真空从油箱中吸油。

剩余的残油通过油箱上的排油口排出,为此,位于油箱底部的排油螺栓必须拧开。

清空油箱中的异物。同时也要清空油冷却装置和油路。任何旧油,残留油会导致新油的加速老化。

打开油箱侧盖板和顶盖板,清空油箱中的所有异物,如滤油器是安装在油箱内,同时拆下吸油滤油器,清洗油箱。

换上吸油滤油器,旋好排油螺栓,封好盖板,注满液压油。

污染控制:必须妥善处置旧油。
