三轴注塑机机械手用途:

1、机械手模外取产品,模内埋入产品(贴标签、埋入金属、二次成型等)。

2、机械手取出后之自动包装,自动入库。

3、整厂生产控制系统。

4、机械手取出模内产品,取代人将原来半自动生产转向全自动化生产。

5、成型原料自动供料系统,废料回收系统。

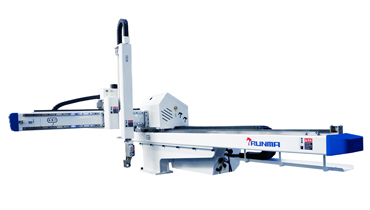

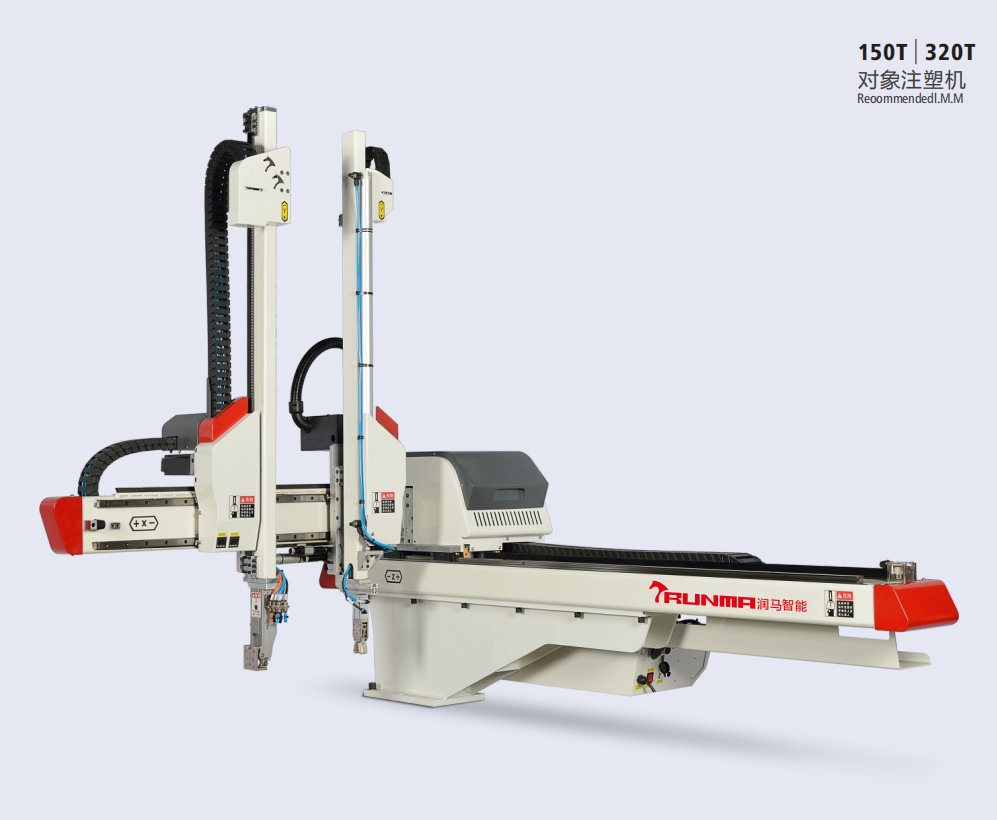

注塑机机械手案例图

注塑机机械手案例图

三轴注塑机机械手配件说明:

部件名称主要零件品牌品牌属性
电 器 元 件 部 分控制系统华成HUACHENG中国
电缆线凯宝 KAIBAO中国
电源开关MOELLER德国
负压开关台达 DELTA台湾
伺服驱动器 台达 DELTA 台湾
伺服马达台达 DELTA台湾
电源供应器 明伟MEANWELL台湾
磁簧开关 爱普泰QNUO台湾
近接开关 FOTEK台湾
减速机 VOMAPE / 新宝 xing Bao德国/中国
气 动 元 件 部 分气缸奥克达 AOKEDA台湾
电磁阀 F.TEC韩国
皮带 NOK/马牌日本/德国
线性轴承 GHT台湾
油压缓冲器TJS 金顺台湾
线性滑轨PMI 银泰台湾
滑块PMI银泰台湾
PU管SUNRISE 山耐斯台湾
真空产生器TPC 以赛诺台湾

三轴注塑机机械手参数

 运用注塑机上下行程横行行程最大荷重驱动方式净重
RQ-600(S3/S5)50-180T600mm1150mm      3Kg             AC伺服马达170kg
RQ-700(S3/S5)100-220T700mm1350mm180kg

RQ-800(S3/S5)150-280T800mm1350mm245kg

RQ-1000(S3/S5)250-450T1000mm    1750mm    5kg 280kg
RQ-1100(S3/S5)250-550T 1100mm310kg


RQ-1200(S3/S5)350-600T 1200mm420kg


RQ-1300(S3/S5)400-700T1300mm360kg


RQ-1500(S3/S5)650-1000T1500mm2200mm   7kg820kg
RQ-1700(S3/S5)800-1250T1700mm2600kg890kg

RQ-2000(S3/S5)1200-1600T2000mm2900kg1050kg

RQ-2500(S3/S5)1500-2200T2500mm3700kg10kg1250kg
RQ-3000(S3/S5)1800-3200T3000mm4200kg
